Toyota Land Cruiser 90 1996 — антикоррозийная обработка рамы и кузова с лазерной очисткой

Состояние при приёмке

Toyota Land Cruiser 90, внедорожник, 1996 год, пробег 350 000 км. Рамный автомобиль с историей кузовного ремонта — несколько зон ранее переваривались. При подъёме выявлены серьёзные очаги коррозии преимущественно в задней части: рама, арки, зона бензобака.

Обнаруженные проблемы

• Рама (снизу и с боков): коррозия по всей длине, особенно активно — в зонах крепления подушек кузова к раме
• Задние арки и их канты: выраженная коррозия кромок, очаги сквозного поражения
• Герметик задних арок: полное разрушение от старости — рассыпался при прикосновении, снят полностью
• Крепления бензобака: отгнили, потребовали подварки
• Хомут заливной горловины: износ, замена
• Задняя часть днища: коррозия металла

Подготовительные работы

1. Разборка: снятие заднего пластика салона для осмотра изнутри на предмет сквозной коррозии; демонтаж бензобака и заднего бампера
2. Мойка: горячая мойка под давлением — грязь, старое покрытие, остатки разрушенного герметика
3. Защита кузова: полное укрытие плёнкой. Ржавая пыль, образующаяся при лазерной очистке, агрессивно оседает на лакокрасочном покрытии и провоцирует вторичную коррозию — пренебрегать этим шагом нельзя
4. Сушка: принудительная сушка тепловой пушкой перед лазерной обработкой

Выполненные работы

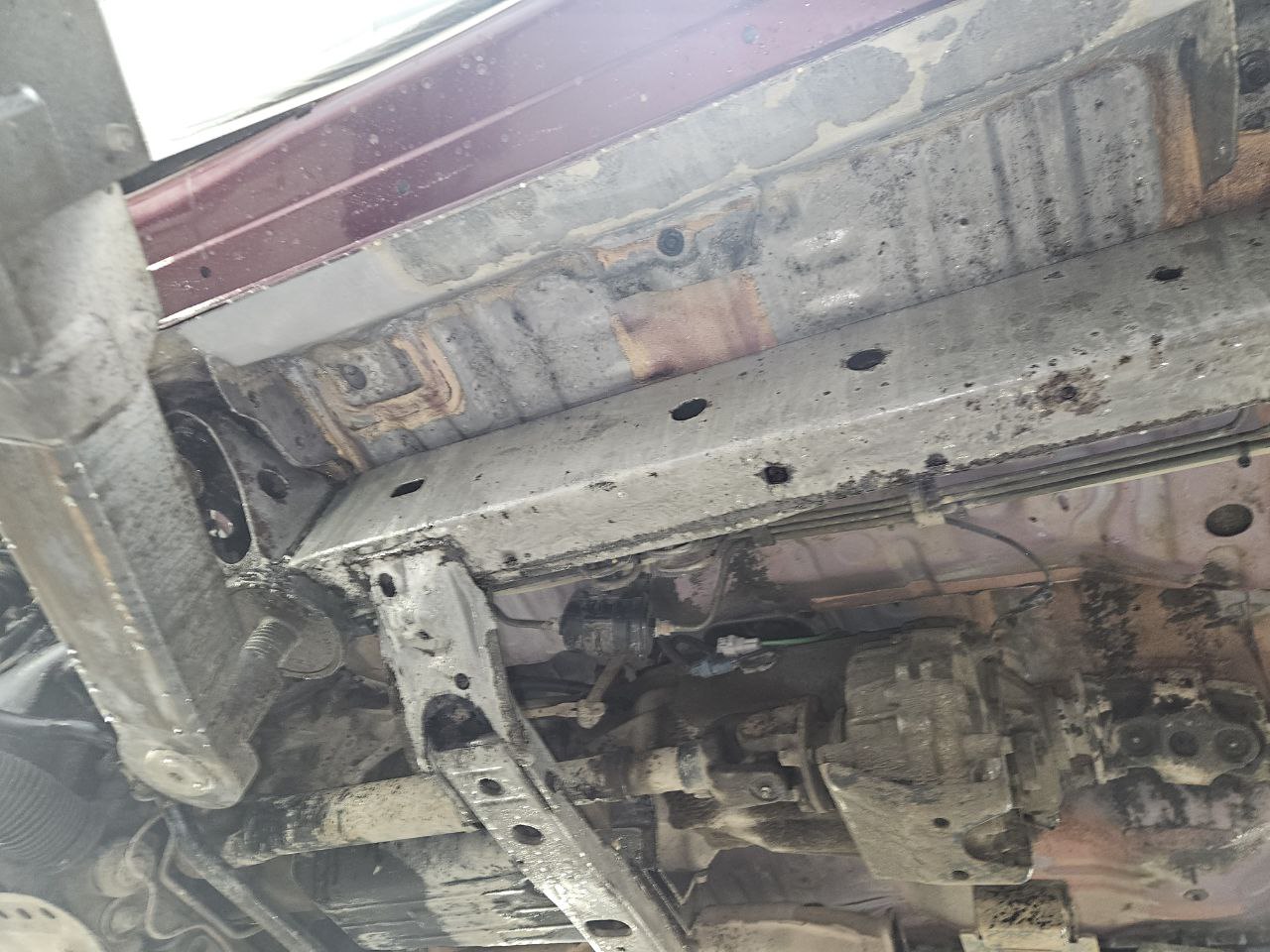

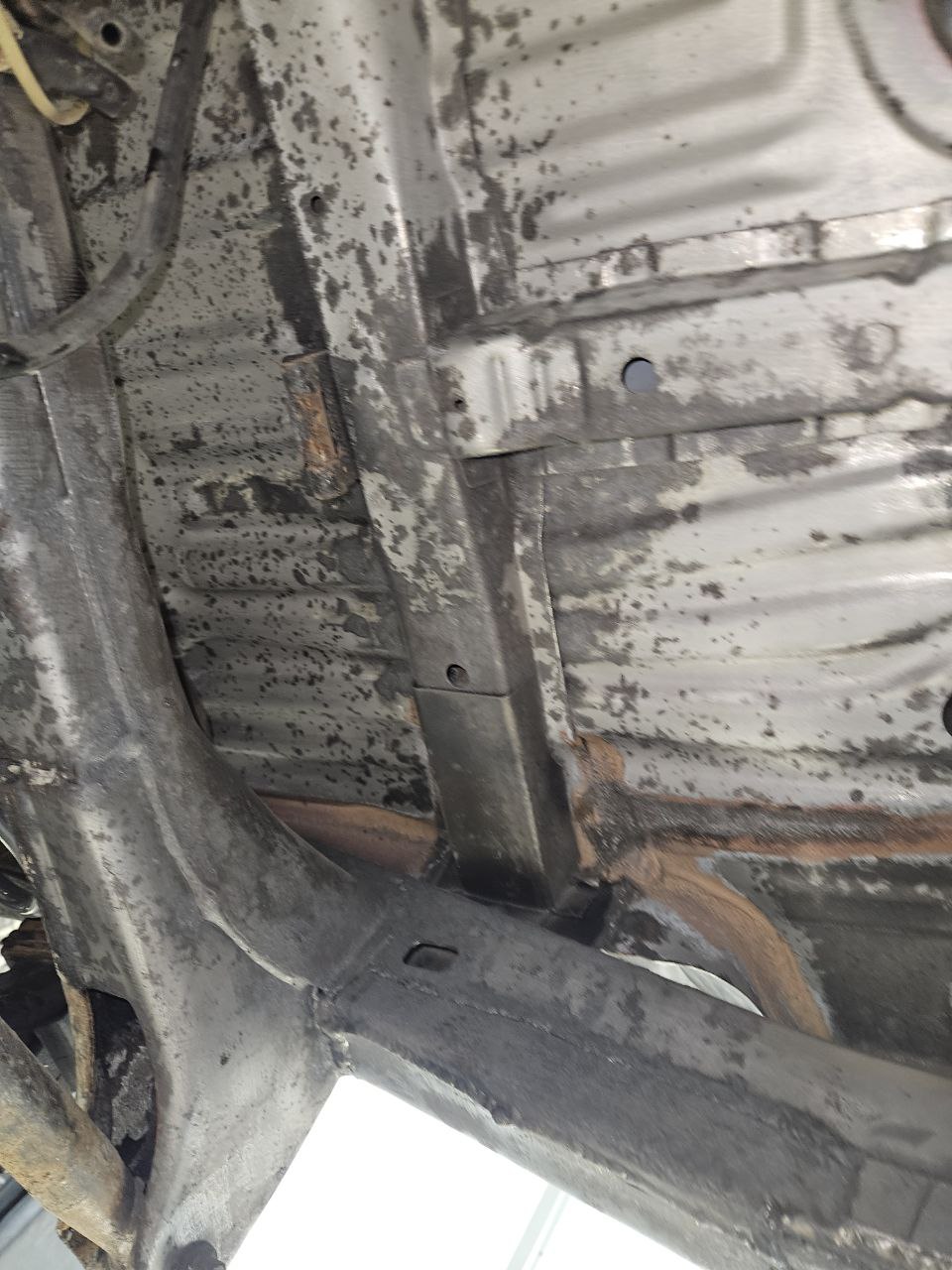

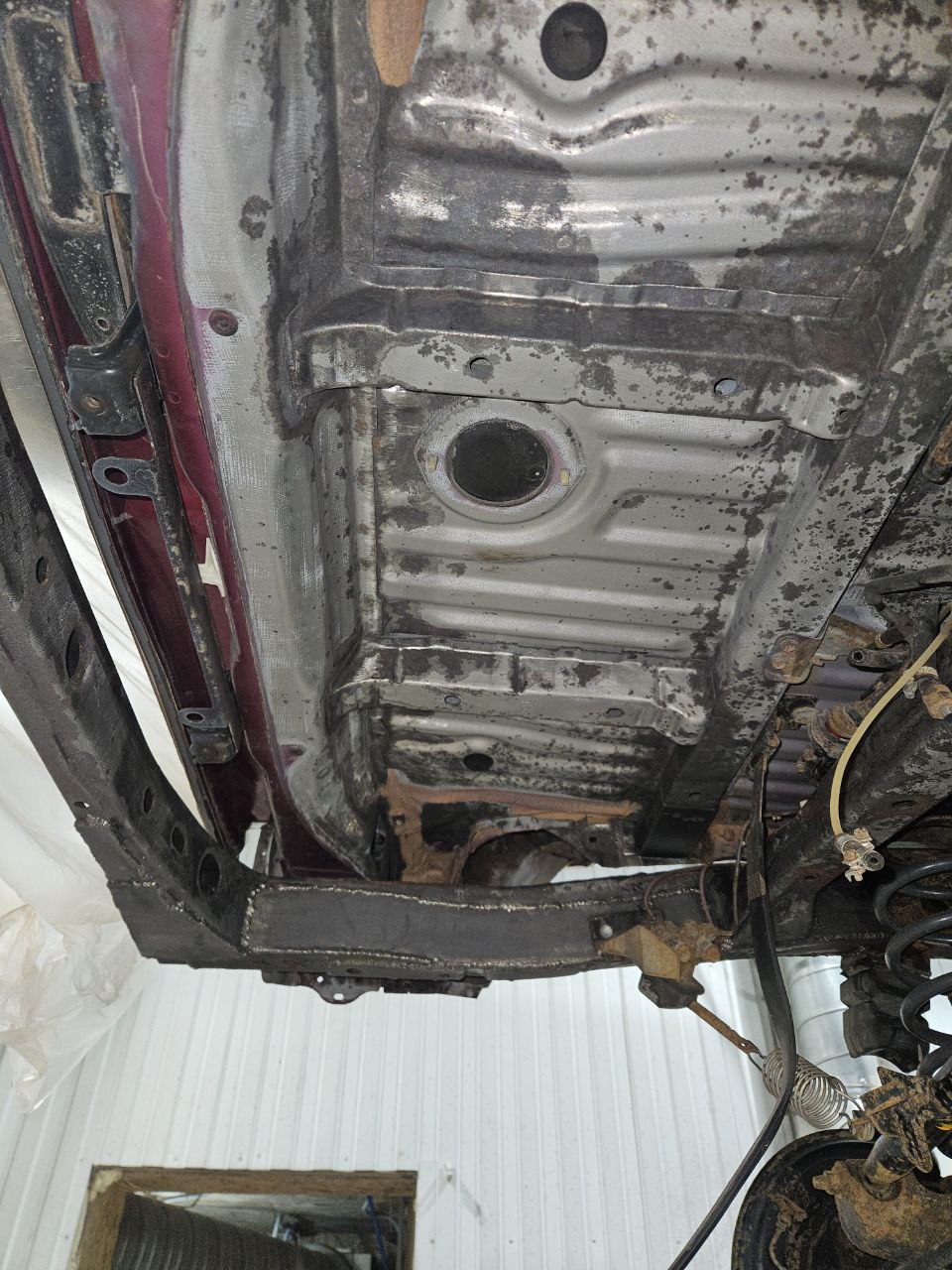

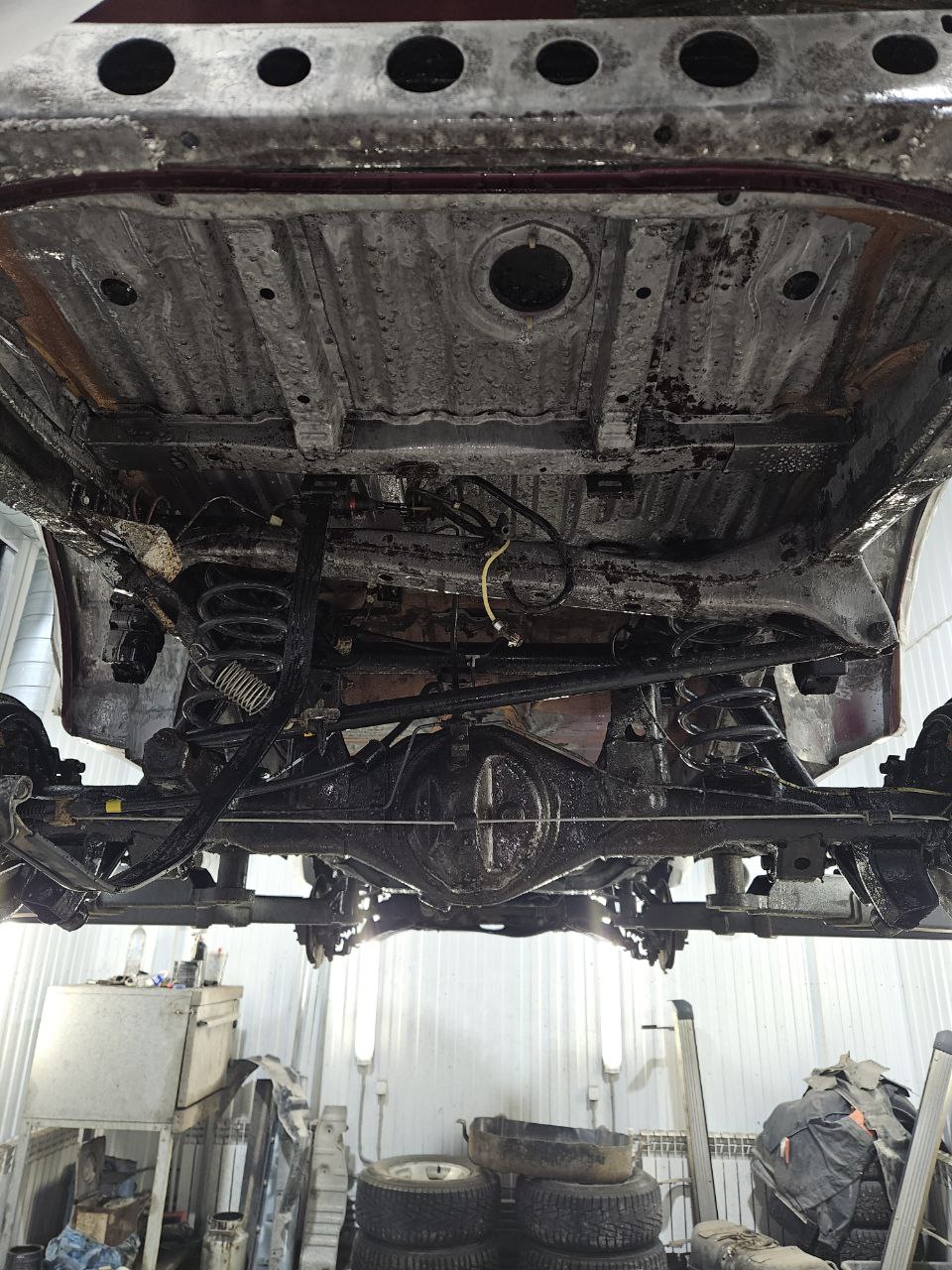

1. Лазерная очистка: CW-лазер Raycus 3000 Вт. Рама снизу и с боков, зоны крепления подушек — 1300 Вт. Задние арки, канты, задняя часть днища — ~800 Вт, многопроходная техника (тонкий металл 0,8–1,0 мм). Результат: чистый металл Sa 2–2½. Старый герметик арок удалён полностью.

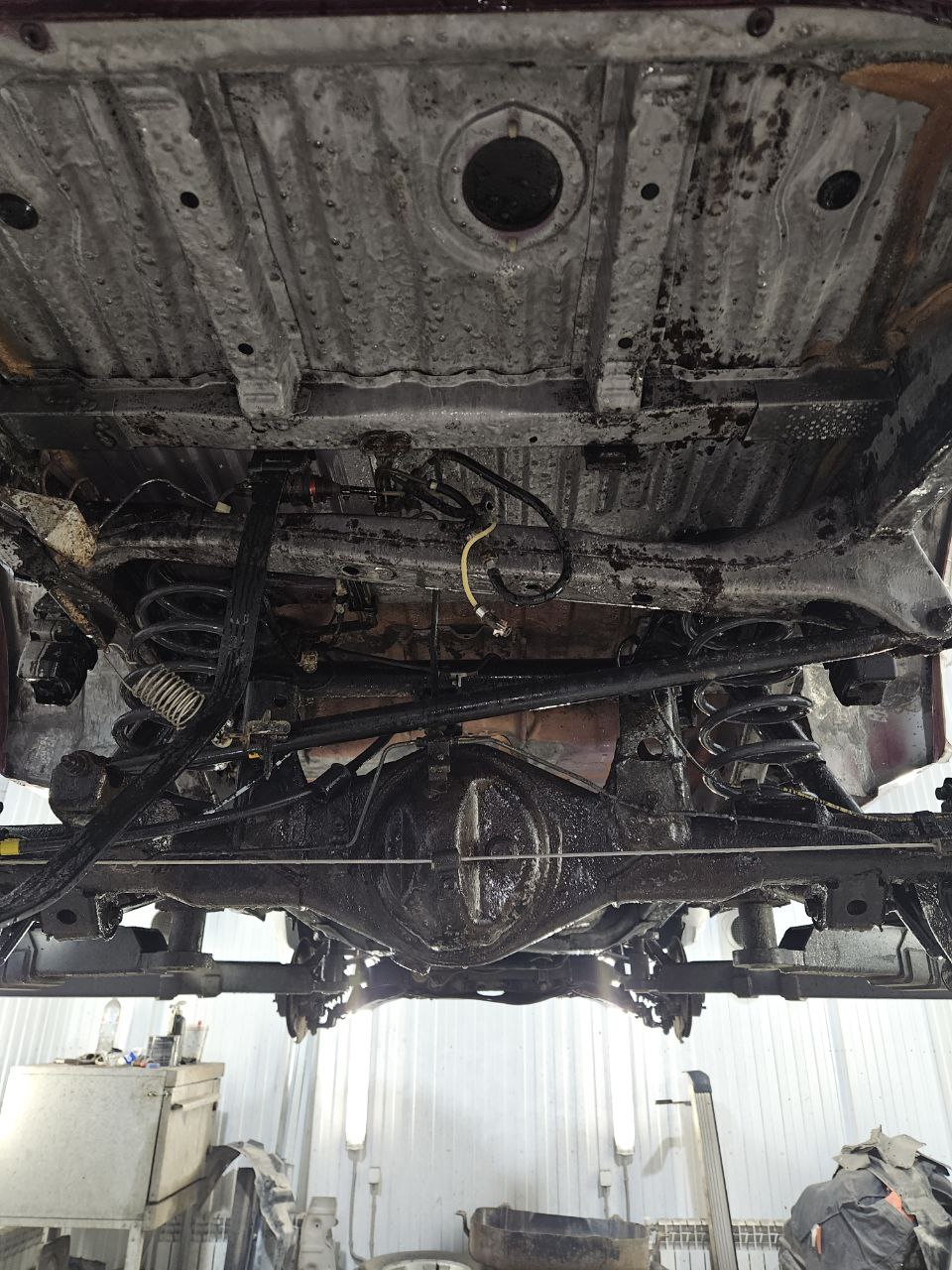

2. Кислотное травление: обработка очищенных поверхностей кислотой для удаления остатков оксидов и активации металла
3. Обезжиривание и сушка: смыв кислоты, нейтрализация, обезжиривание, повторная принудительная сушка

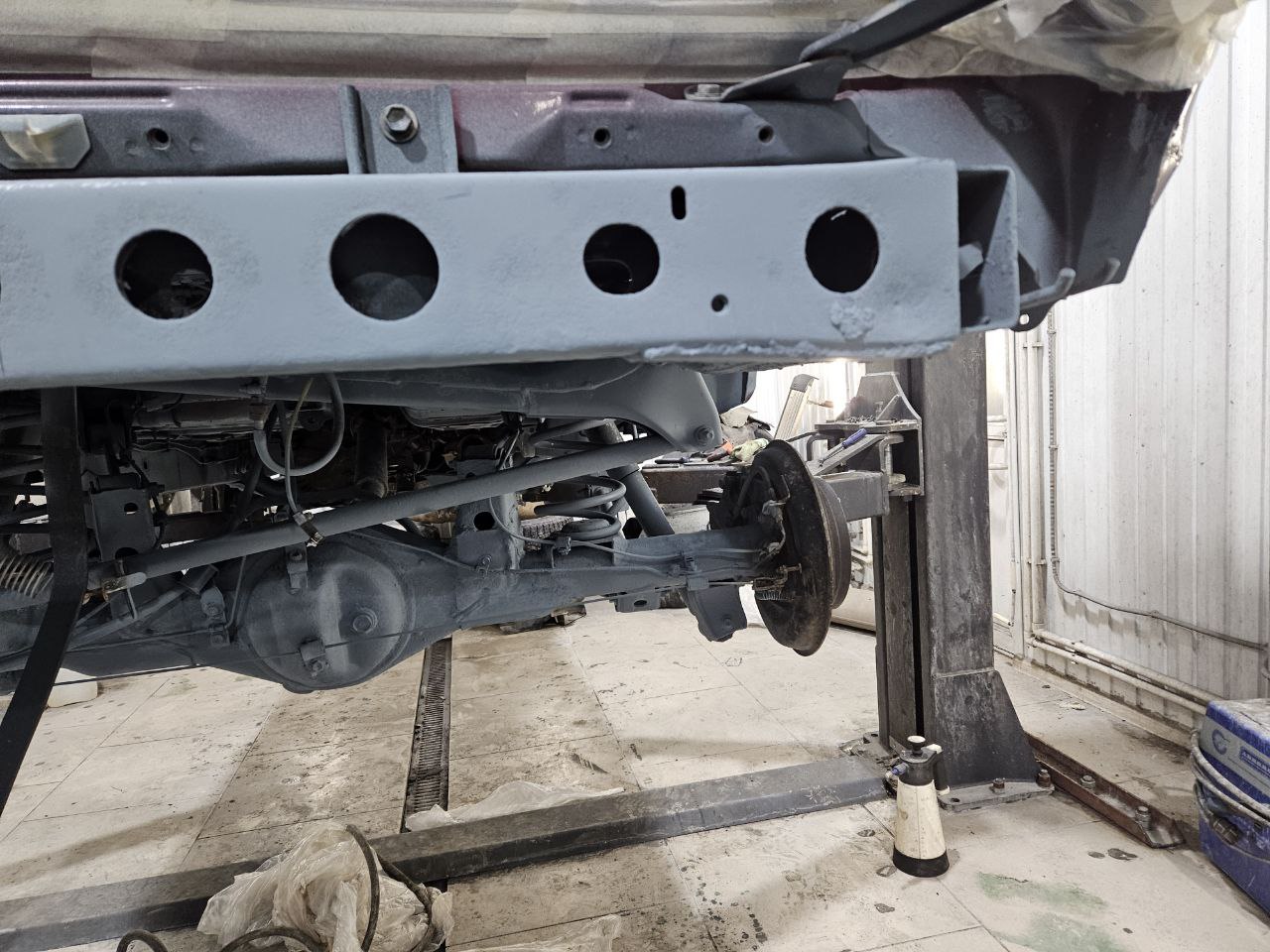

4. Цинк: цинкосодержащий грунт, 40–60 мкм по всем обработанным поверхностям. Катодная защита металла — цинк жертвует собой вместо стали даже при локальных повреждениях покрытия. Сушка 24 ч.

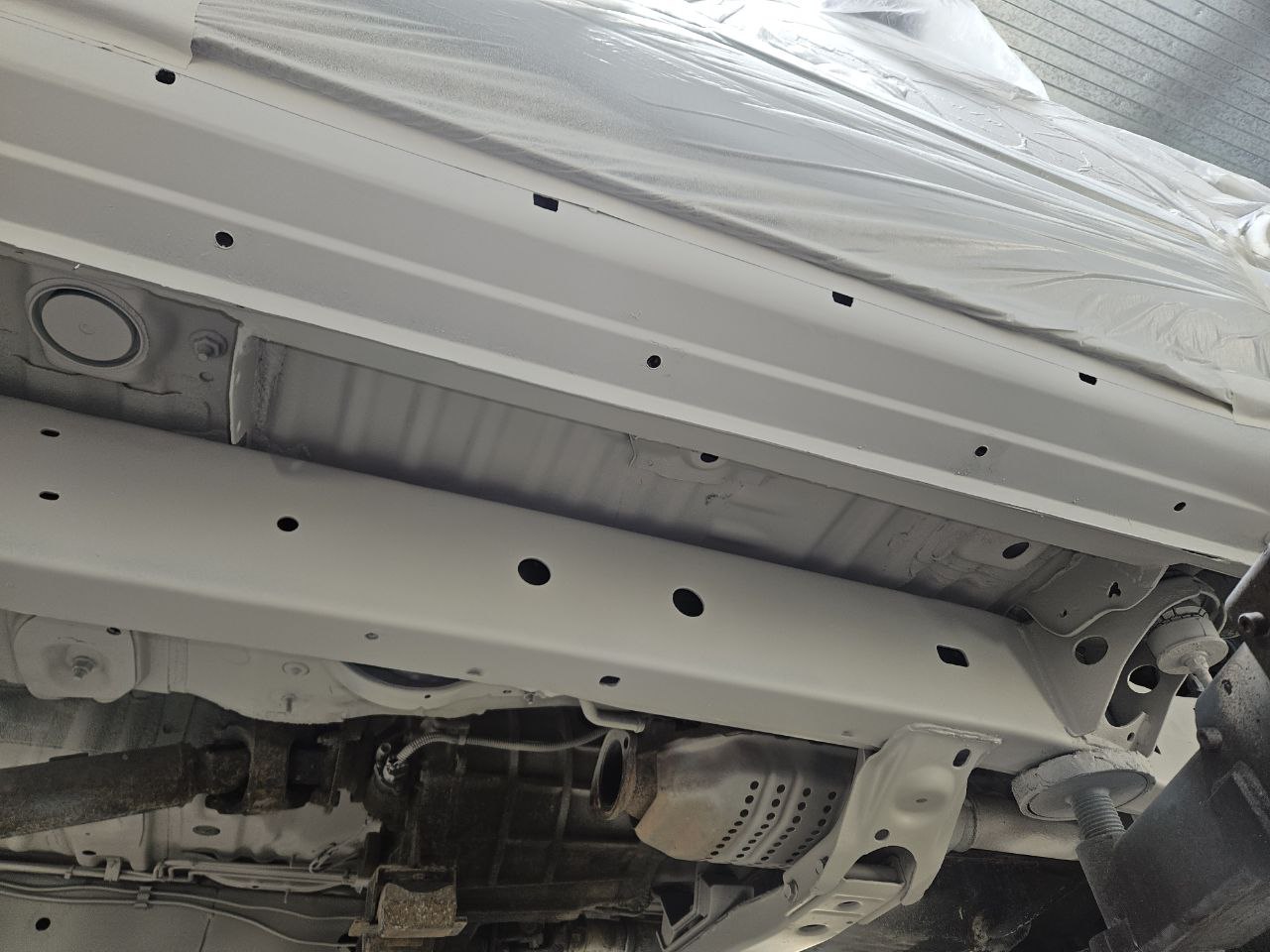

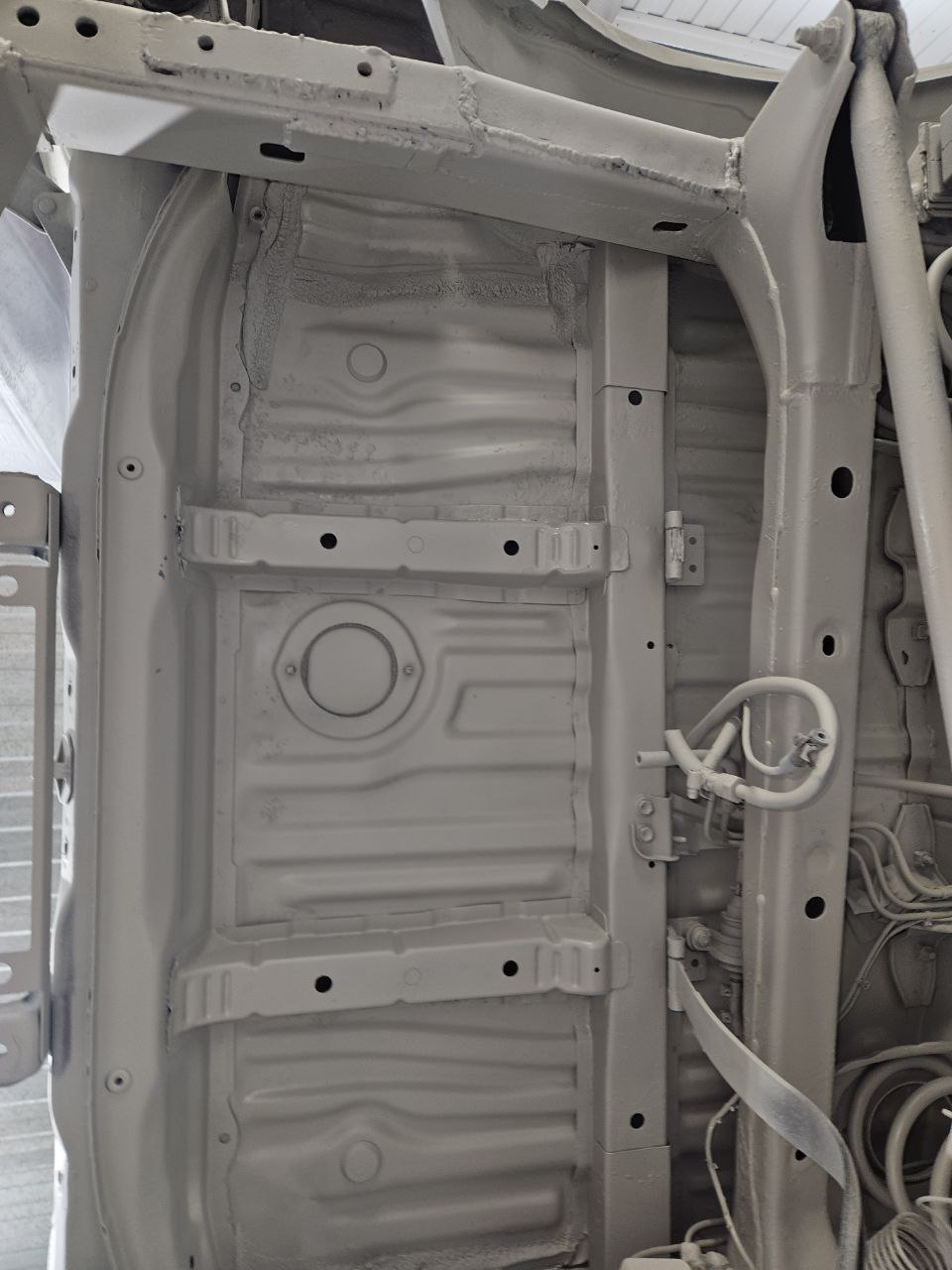

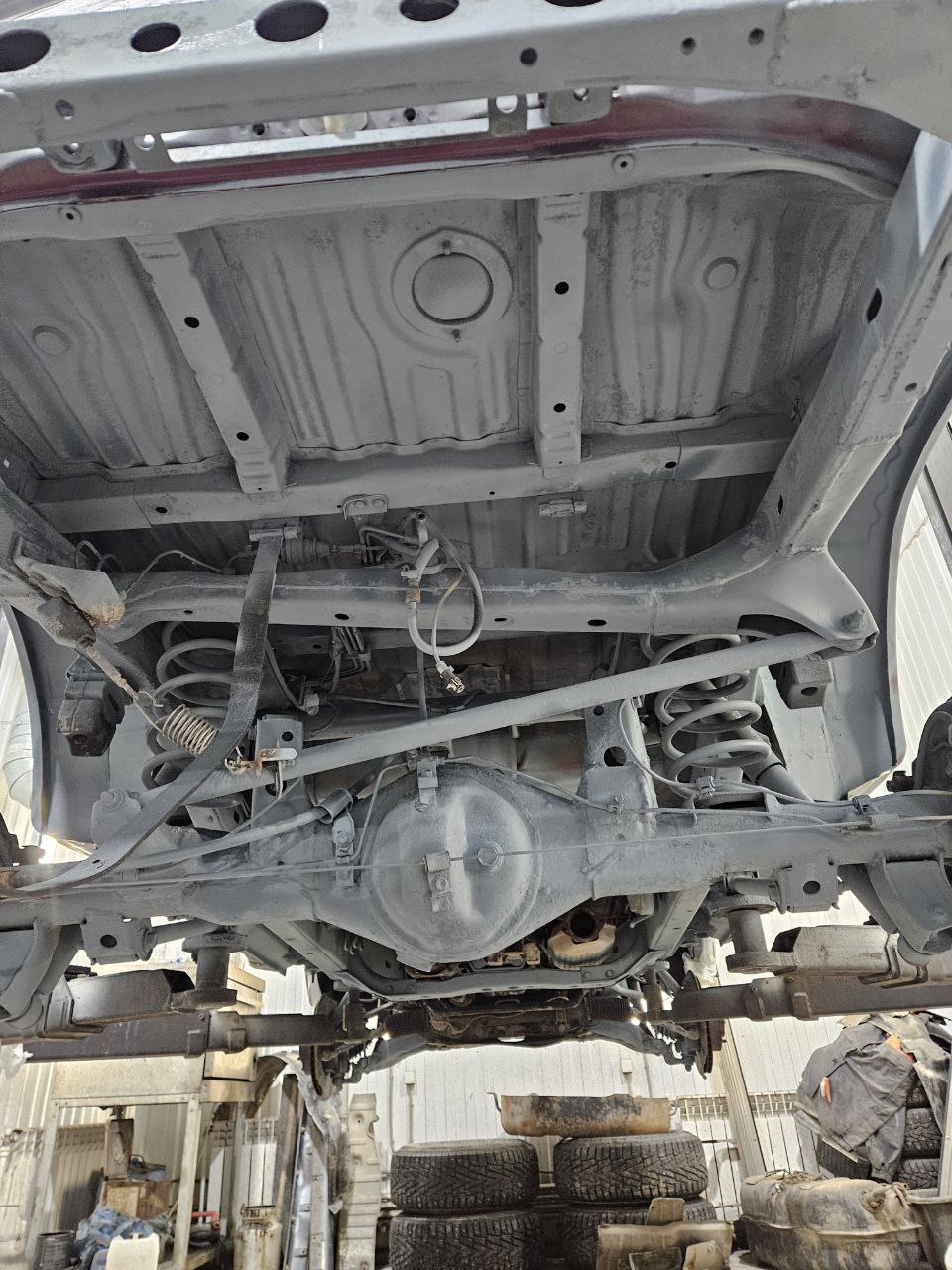

5. Jotun Penguard Primer: 2K эпоксидный грунт, 40–60 мкм. Барьерный слой с высокой адгезией к цинку и устойчивостью к влаге и химическому воздействию

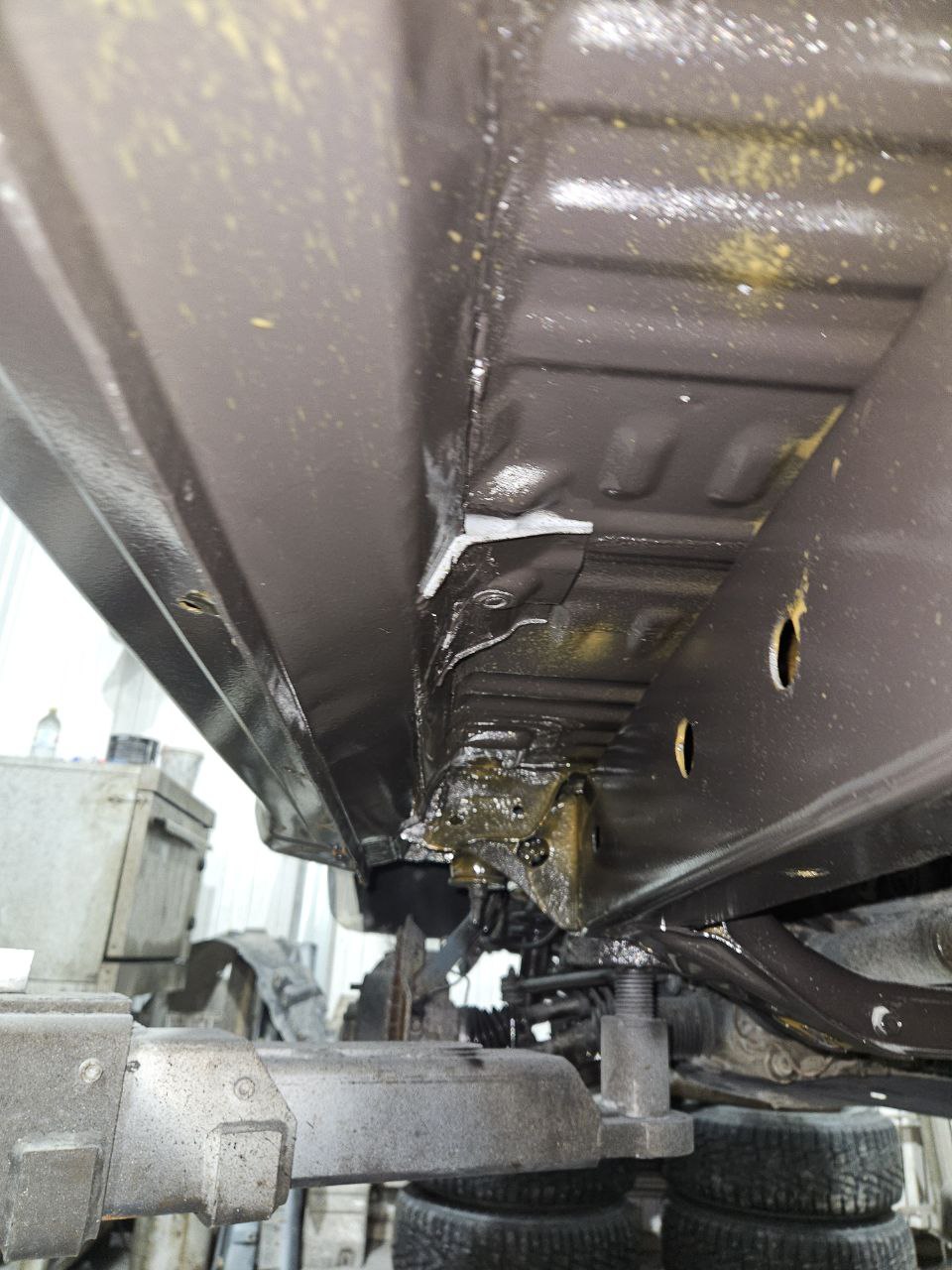

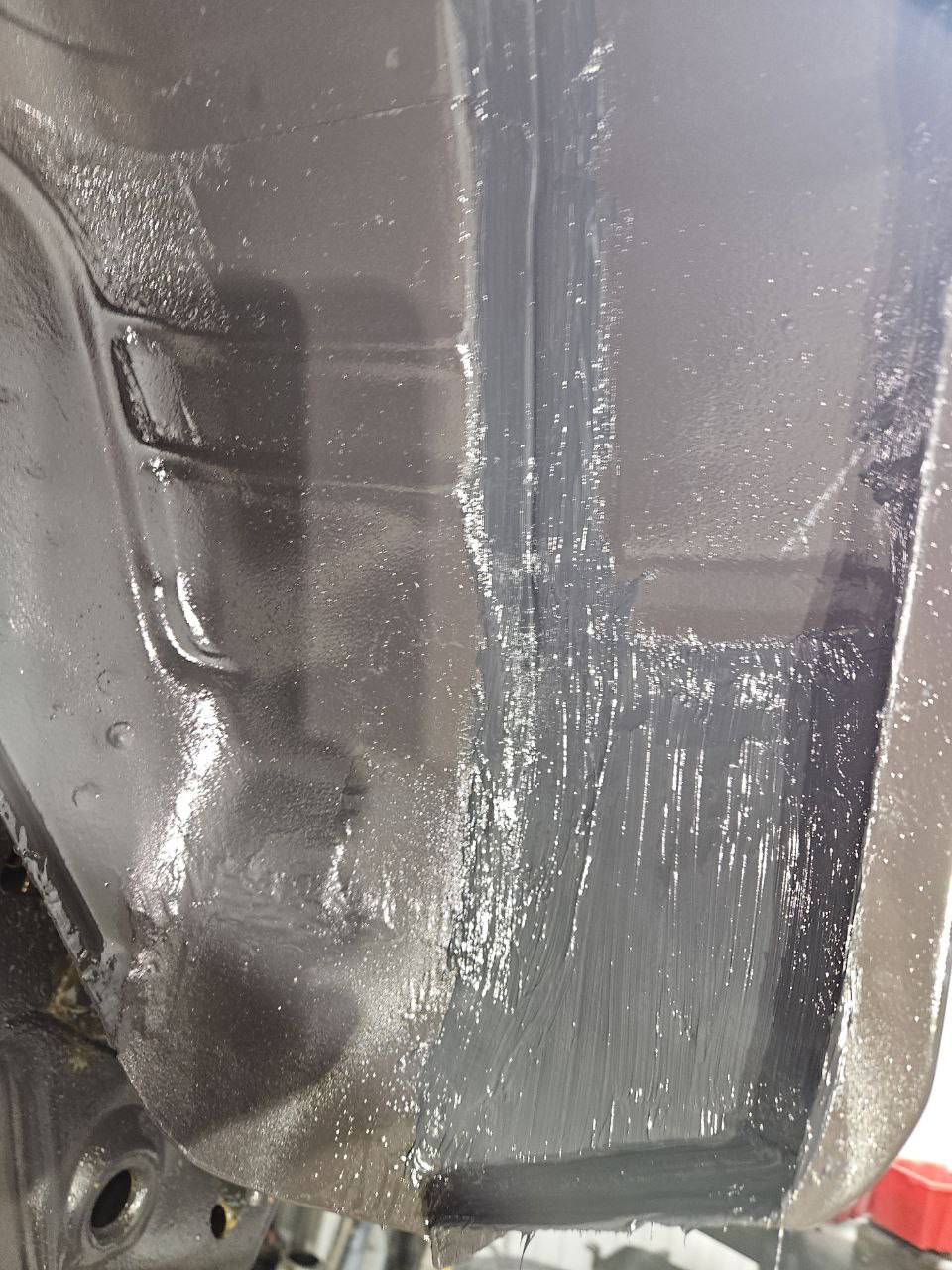

6. Jotun Hardtop XP: 2K алифатический полиуретан, 50–100 мкм. Финишный слой, UV-стойкость, устойчивость к абразиву, сертификат ISO 12944 C5. Нанесение на следующие сутки после грунта

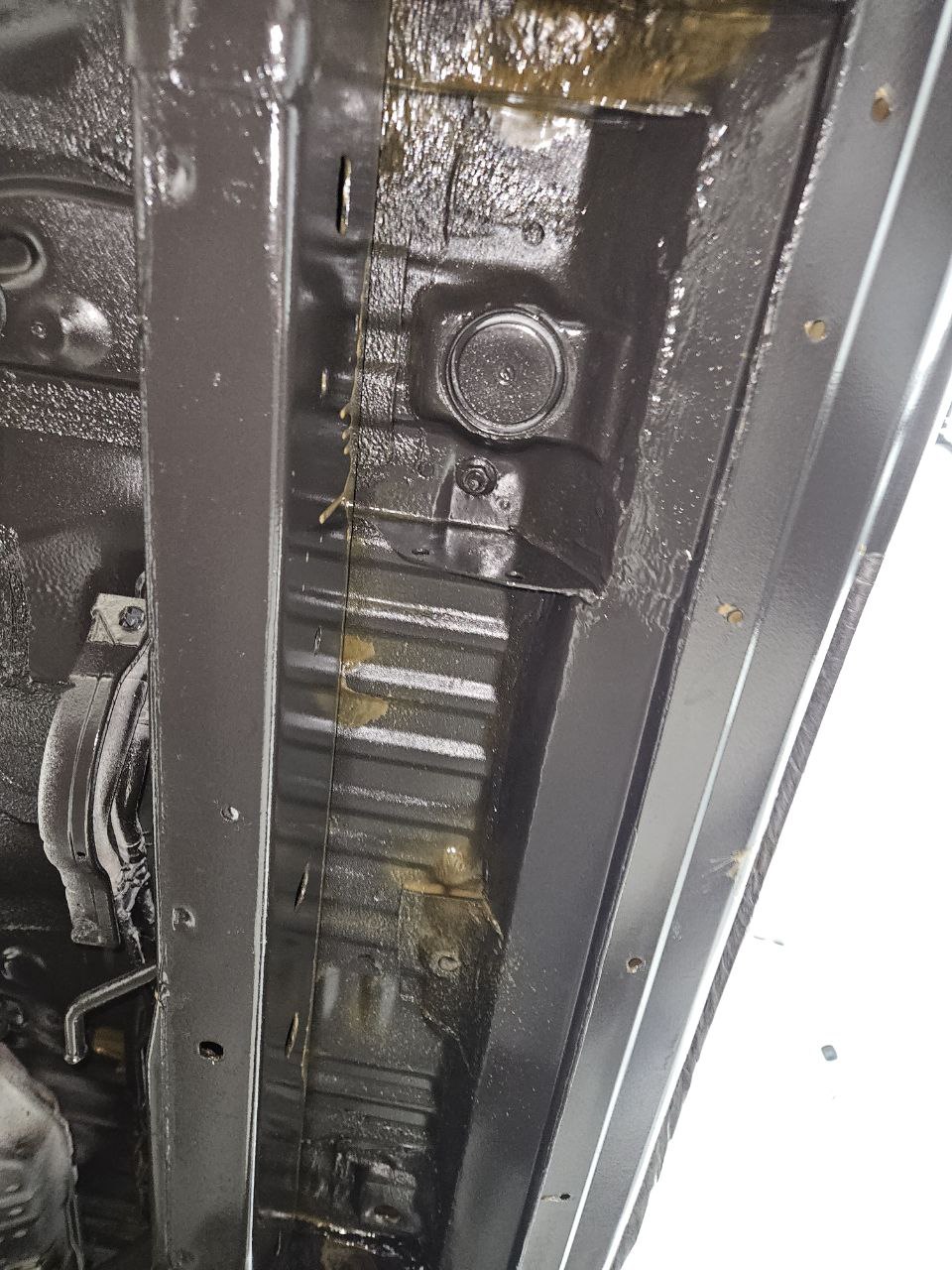

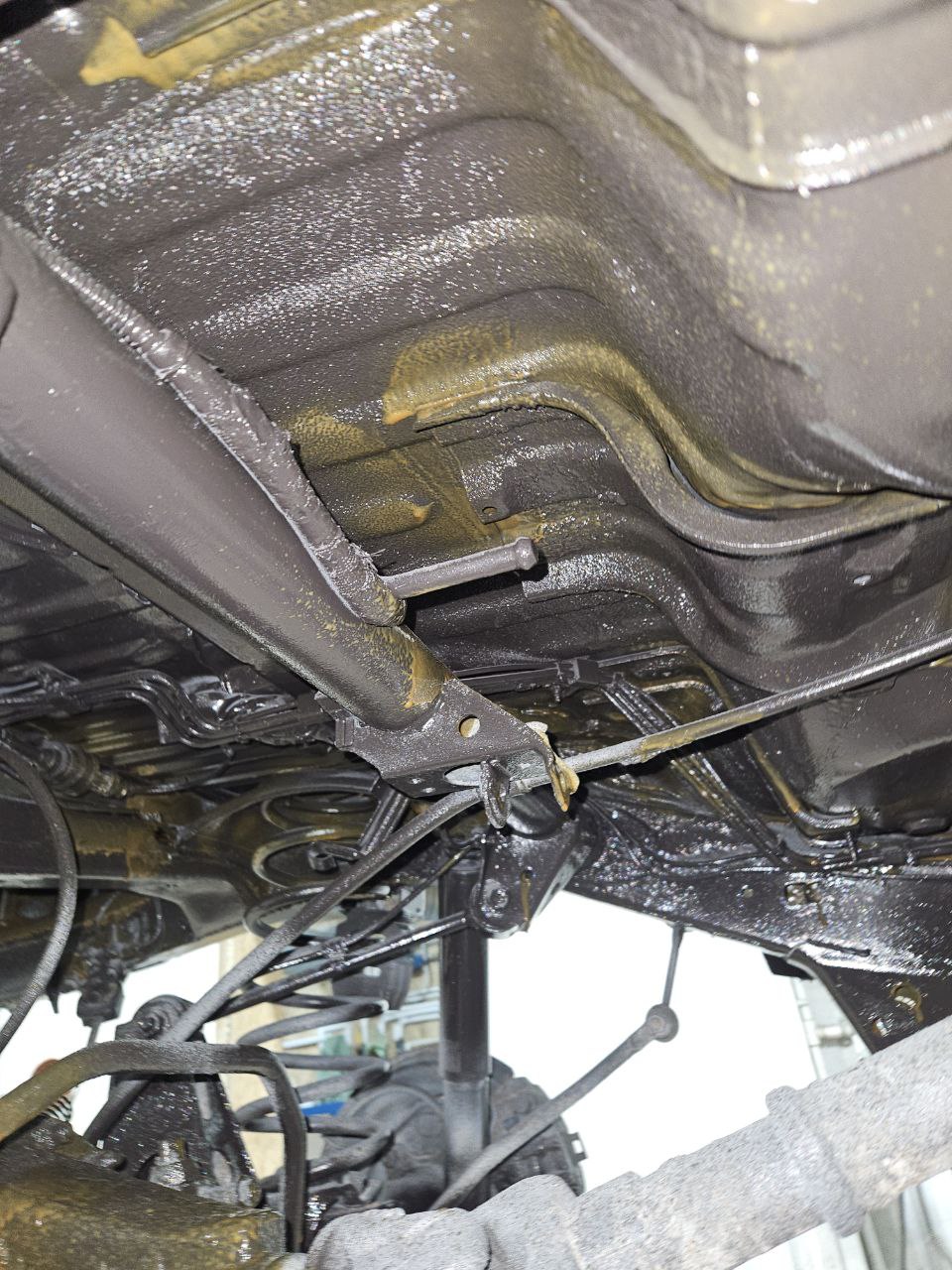

7. Скрытые полости: смесь пушечного сала и масла в пропорции 80/20 — пороги, лонжероны, скрытые полости рамы. Состав проникает в микрощели, вытесняет влагу и создаёт мягкую самовосстанавливающуюся плёнку
8. Дополнительные работы: подварка отгнивших креплений бензобака; замена хомута на заливной горловине
9. Сборка: установка бензобака, бампера, заднего пластика салона. Проверка топливной системы — бензонасос запустился с первого раза, замечаний нет

Система покрытий

• Подготовка: лазерная очистка Sa 2–2½ + кислотное травление + обезжиривание
• Слой 1: Техноцинк — катодная защита, 40–60 мкм
• Слой 2: Jotun Penguard Primer — эпоксидный барьерный грунт, 40–60 мкм
• Слой 3: Jotun Hardtop XP — финишное ПУ покрытие, 50–100 мкм
• Полости: пушечное сало + масло 80/20 — консервация скрытых полостей и рамы

Результат

Суммарная толщина покрытия — 130–220 мкм. Расчётный срок защиты по системе Jotun — 15–25+ лет, ISO 12944 категория H–VH. Крепления бензобака восстановлены сваркой, топливная система работает штатно. Клиент принял автомобиль без замечаний.

Рекомендуем профилактический осмотр через 5 лет: проверка целостности финишного покрытия в зонах максимального абразивного износа (задние арки, кромки порогов) и при необходимости — локальное обновление состава в полостях.
